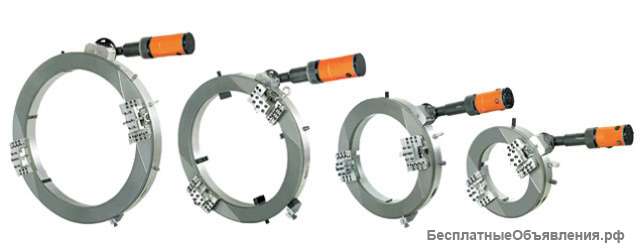

Труборезы серии ТР
Труборезы серии ТР
Торцевание, снятие фаски с внутренних или наружных кромок стальных труб, резка – все это возможно выполнить с помощью труборезов серии ТР. Их разъемный корпус дает возможность установки на уже готовых трубопроводах. А также есть возможность выполнения работ на трубах из любой стали. Станок может быть оснащен тремя типами приводов: электрическим, гидравлическим, пневматическим.
Монтаж трубореза очень прост: две половины корпуса трубореза устанавливаются на трубе, закрепляются - центрируются (выравниваются). Труборез должен устанавливаться перпендикулярно обрабатываемой трубе. Кулачки должны располагаться по горизонтальной и вертикальной оси ( 4-8 кулачков в зависимости от размера), каждый кулачек имеет отдельный привод, для точной и жесткой фиксации трубореза на трубе. Рабочим инструментом являются два резцедержателя: ход резца 0,1 мм/об. На труборез устанавливается 2 резца: один для отрезания края трубы, другой для снятия фаски.
Модель Диаметр труб, мм Частота вращения, мин-1 Пневмо- привод, л/мин Электро-привод, ВТ А, мм В, мм С, мм Вес, кг
ТР-80 10-80 20 1 500 1 000 90 110 140 38
ТР-150 65-150 16 1 500 1 000 160 190 140 40
ТР-300 150-300 13 1 500 1 000 310 265 140 60
ТР-450 300-450 10 1 500 1 000 460 340 140 85
ТР-600 450-600 8 1 500 1 000 610 415 140 100
ТР-750 600-750 7 2 000 2 000 760 490 140 120
ТР-900 750-900 6 2 000 2 000 910 565 140 150
ТР-1 050 900-1 050 5 2 000 2 000 1 060 640 140 170
ТР-1 240 1 120-1 240 4 2 000 2 000 1 170 695 140 200
ТР-1 300 1 150-1 300 4 2 000 2 000 1 310 765 140 210
ТР-1 500 1 300-1 500 4 2 000 2 000 1 510 865 140 250
ОСНАСТКА:
Копирующий суппорт.
Копирующие суппорта очень важная деталь при работе с трубами имеющими эллипсность. Жесткая конструкция разъемной рамы и суппортов на трубе гарантирует совмещение начальной и конечной точек траектории движения резца, а также отрезание трубы в плоскости, перпендикулярной оси трубы. Специальный суппорт- копир обкатывает трубу по наружной или внутренней поверхности, обеспечивая точное формирование геометрии притупления кромки в соответствии с овальностью трубы. Конструкция суппорта позволяет быстро менять резец без демонтажа станка с трубы, при этом резец жестко закреплен в суппорте, что исключает вибрацию системы "инструмент - деталь".
Преобразователь частоты
В процессе резки, торцевания и снятия фаски на трубах с помощью станков серии ТР возникает необходимость регулировки оборотов двигателя для оптимизации режимов обработки. Двигатели представленных станков не имеют встроенной регулировки частоты оборотов, в связи с чем используется дополнительное устройство в виде частотного регулятора ES022 ,позволяющее компенсировать указанный недостаток. Преимущество использования частотного регулятора особенно заметно при смене материала обрабатываемых труб с черной стали на трубы из цветных металлов или нержавейку. Правильный подбор частоты вращения режущего инструмента позволяет увеличить скорость и чистоту обработки выбранного материала. Оптимальный для выбранного материала режим обработки существенно снижает нагрузки на подвижные узлы станков и электропривод, что позволяет продлить срок эксплуатации станка и режущего инструмента
Приспособление для внутренней расточки трубы (Державка поднутрения)
Державка поднутрения предназначена для держания специального резца.После отрезания трубы, с помощью специального приспособления, есть возможность сделать внутреннюю расточку
Торцевание, снятие фаски с внутренних или наружных кромок стальных труб, резка – все это возможно выполнить с помощью труборезов серии ТР. Их разъемный корпус дает возможность установки на уже готовых трубопроводах. А также есть возможность выполнения работ на трубах из любой стали. Станок может быть оснащен тремя типами приводов: электрическим, гидравлическим, пневматическим.
Монтаж трубореза очень прост: две половины корпуса трубореза устанавливаются на трубе, закрепляются - центрируются (выравниваются). Труборез должен устанавливаться перпендикулярно обрабатываемой трубе. Кулачки должны располагаться по горизонтальной и вертикальной оси ( 4-8 кулачков в зависимости от размера), каждый кулачек имеет отдельный привод, для точной и жесткой фиксации трубореза на трубе. Рабочим инструментом являются два резцедержателя: ход резца 0,1 мм/об. На труборез устанавливается 2 резца: один для отрезания края трубы, другой для снятия фаски.
Модель Диаметр труб, мм Частота вращения, мин-1 Пневмо- привод, л/мин Электро-привод, ВТ А, мм В, мм С, мм Вес, кг
ТР-80 10-80 20 1 500 1 000 90 110 140 38
ТР-150 65-150 16 1 500 1 000 160 190 140 40
ТР-300 150-300 13 1 500 1 000 310 265 140 60
ТР-450 300-450 10 1 500 1 000 460 340 140 85
ТР-600 450-600 8 1 500 1 000 610 415 140 100
ТР-750 600-750 7 2 000 2 000 760 490 140 120
ТР-900 750-900 6 2 000 2 000 910 565 140 150
ТР-1 050 900-1 050 5 2 000 2 000 1 060 640 140 170
ТР-1 240 1 120-1 240 4 2 000 2 000 1 170 695 140 200
ТР-1 300 1 150-1 300 4 2 000 2 000 1 310 765 140 210
ТР-1 500 1 300-1 500 4 2 000 2 000 1 510 865 140 250
ОСНАСТКА:
Копирующий суппорт.
Копирующие суппорта очень важная деталь при работе с трубами имеющими эллипсность. Жесткая конструкция разъемной рамы и суппортов на трубе гарантирует совмещение начальной и конечной точек траектории движения резца, а также отрезание трубы в плоскости, перпендикулярной оси трубы. Специальный суппорт- копир обкатывает трубу по наружной или внутренней поверхности, обеспечивая точное формирование геометрии притупления кромки в соответствии с овальностью трубы. Конструкция суппорта позволяет быстро менять резец без демонтажа станка с трубы, при этом резец жестко закреплен в суппорте, что исключает вибрацию системы "инструмент - деталь".
Преобразователь частоты
В процессе резки, торцевания и снятия фаски на трубах с помощью станков серии ТР возникает необходимость регулировки оборотов двигателя для оптимизации режимов обработки. Двигатели представленных станков не имеют встроенной регулировки частоты оборотов, в связи с чем используется дополнительное устройство в виде частотного регулятора ES022 ,позволяющее компенсировать указанный недостаток. Преимущество использования частотного регулятора особенно заметно при смене материала обрабатываемых труб с черной стали на трубы из цветных металлов или нержавейку. Правильный подбор частоты вращения режущего инструмента позволяет увеличить скорость и чистоту обработки выбранного материала. Оптимальный для выбранного материала режим обработки существенно снижает нагрузки на подвижные узлы станков и электропривод, что позволяет продлить срок эксплуатации станка и режущего инструмента
Приспособление для внутренней расточки трубы (Державка поднутрения)
Державка поднутрения предназначена для держания специального резца.После отрезания трубы, с помощью специального приспособления, есть возможность сделать внутреннюю расточку
